訂制微波爐磁控管高壓變壓器輸入輸出特性測試

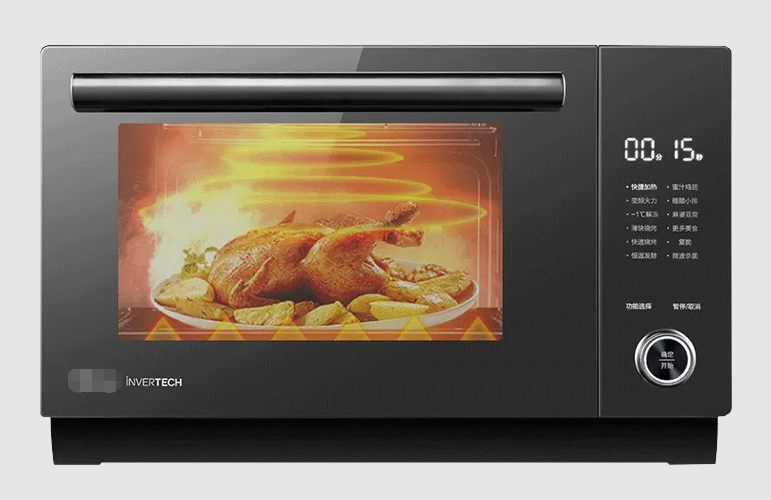

微波爐是大家都非常熟悉和常用的家用電器，包括我們的“天宮”空間站,在太空工作的航天員一日三餐也是用微波爐來加熱的。磁控管是微波爐的重要組成部分，起著十分關鍵的作用。

磁控管是微波爐的關鍵器件，主要由管芯和磁鐵兩部分構成。管芯由陰極、燈絲、陽極、天線(波導管)等構成。其工作原理是：在接通電源后，高壓變壓器次級燈絲線圈兩端產生的3.3V交流電給磁控管燈絲供電。與此同時，高壓繞組產生的約2200V交流高壓經高壓電容限流，二極管整流后得到約2200V的直流高壓加至磁控管陽極，形成加速電場(陽極接地，實際上是陰極為負2000V，見圖2)，使陰極(分直熱式和間熱式兩種，圖2中為直熱式)發射的電子向陽極加速運動。

因此，測試磁控管高壓變壓器輸入輸出電參數特性需要同時測試前端市電輸入端和高壓繞組的2200V交流輸出端電壓，青智儀器提供如下解決方案。

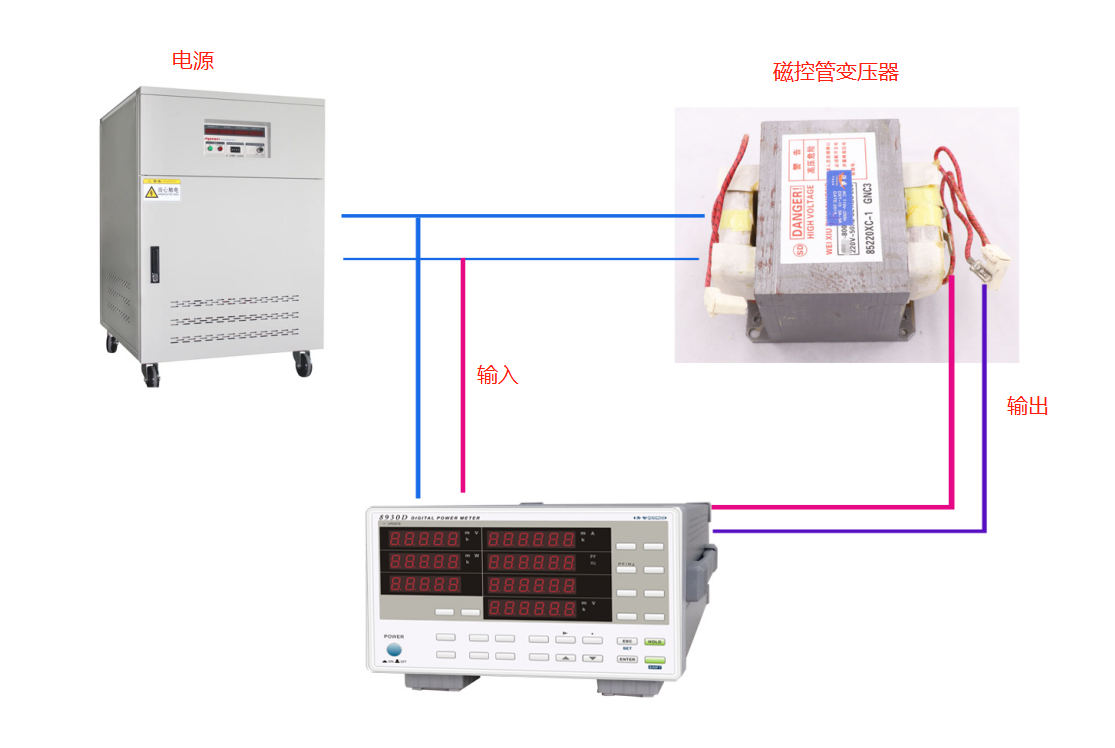

測試示意圖

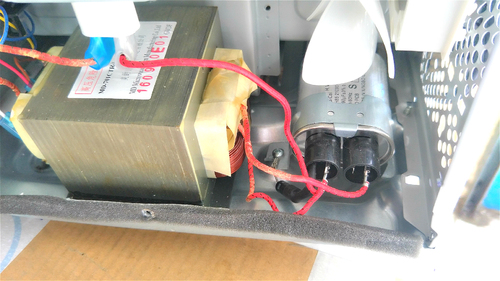

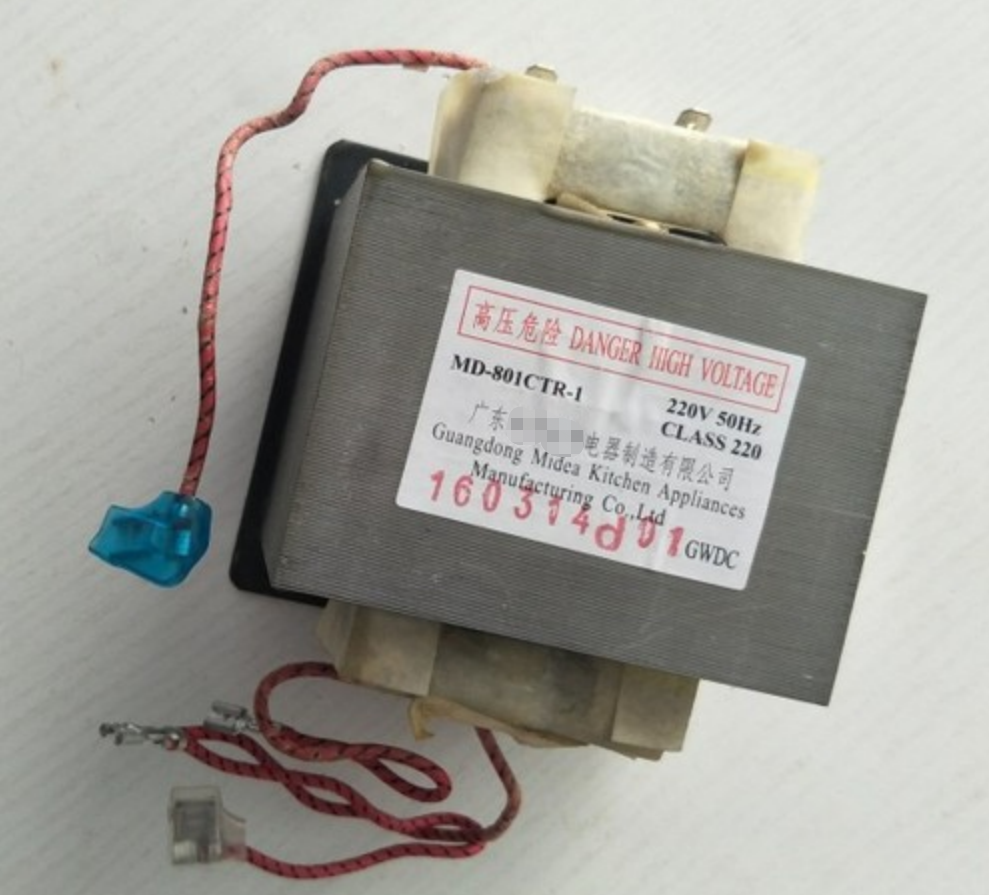

這是我們今天要測試的主角，微波爐磁控管高壓變壓器。

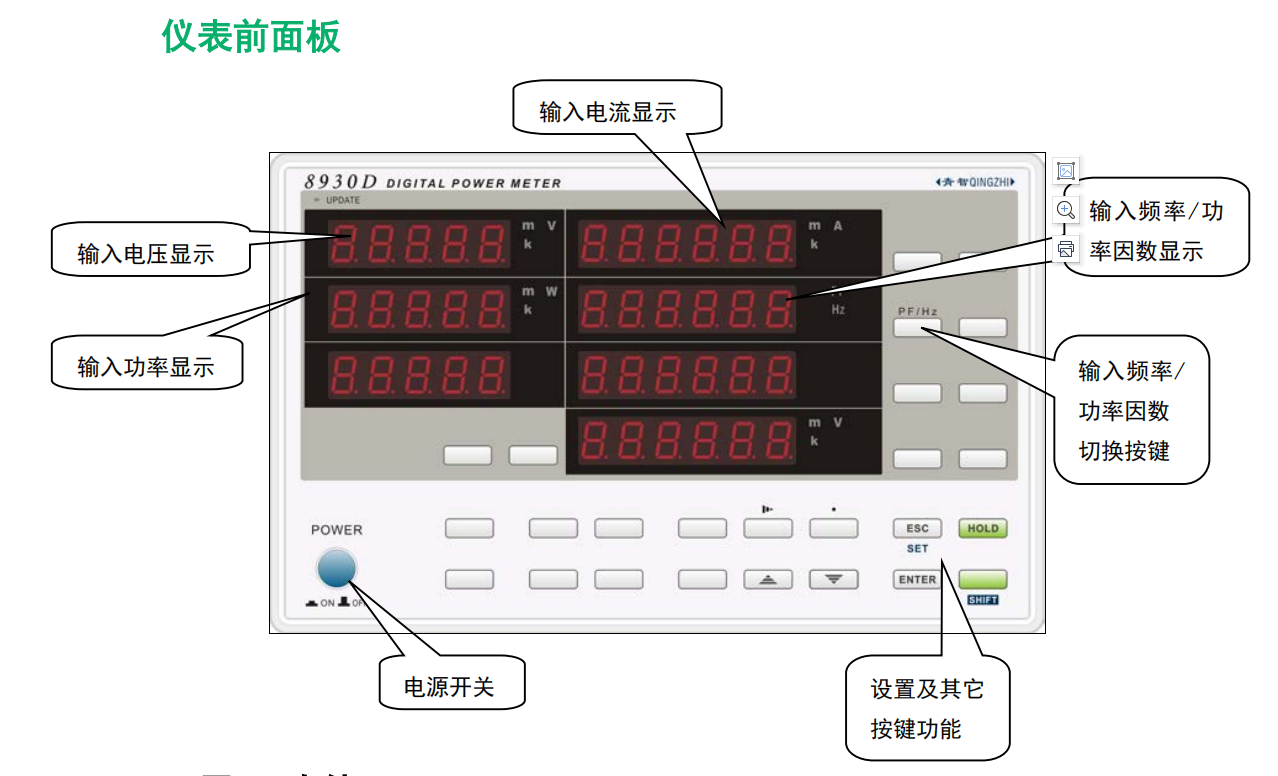

儀表前面板顯示項目：

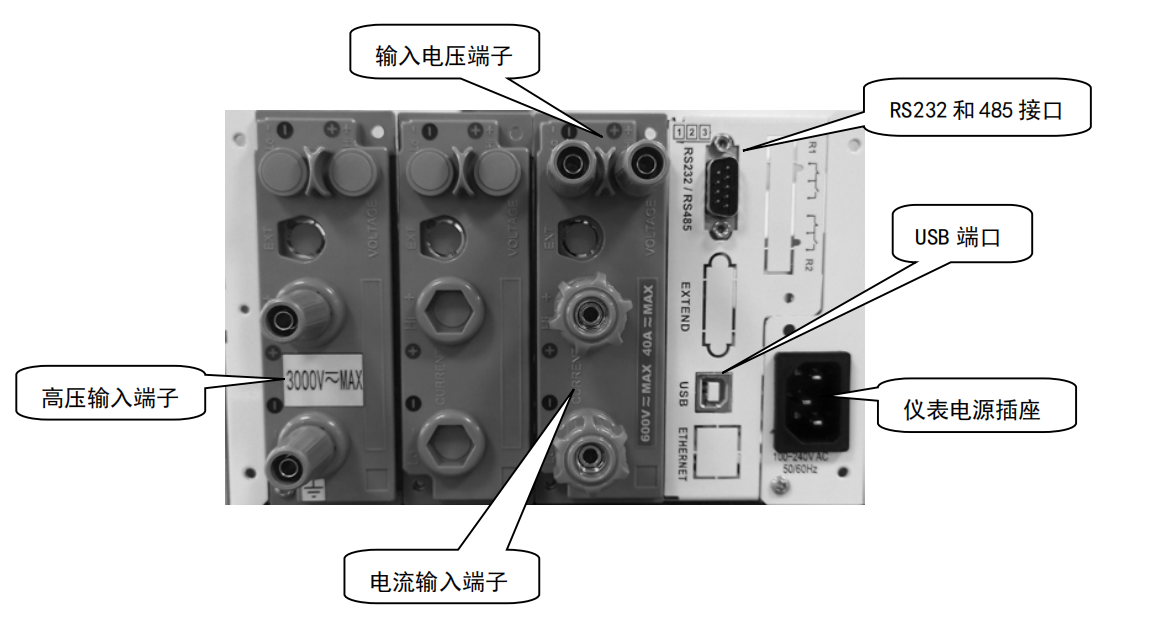

儀表后表尾示意圖：

儀表測量參數：

輸入測量范圍：3-600V 0.02-40A  DC 0.5-2KHz，0.2級

高壓測量范圍：100V~3000V AC45-65Hz，0.5級      分辨率1V

測量速度：1-10次/秒可設置

儀表工作電源：AC 85V～265V  50/60Hz。

輸入方式：電壓電流均為浮置輸入。

輸入阻抗：輸入電壓輸入阻抗約2MΩ、電流輸入阻抗約4mΩ。3000V輸出電壓輸入阻抗約10MΩ。

A/D轉換：采樣速率為8000次/s。，24位，電壓、電流同時采樣。

校零方式：每次換量程時或每次改變測量模式時校準零點。

顯示方式：7窗口 LED顯示。

整機功耗：<10VA。

儀表重量：約 5 kg。

儀表外形最大尺寸：寬×高×深 （223.5×151.5×384）。

儀表開孔尺寸：寬×高（209x128）。

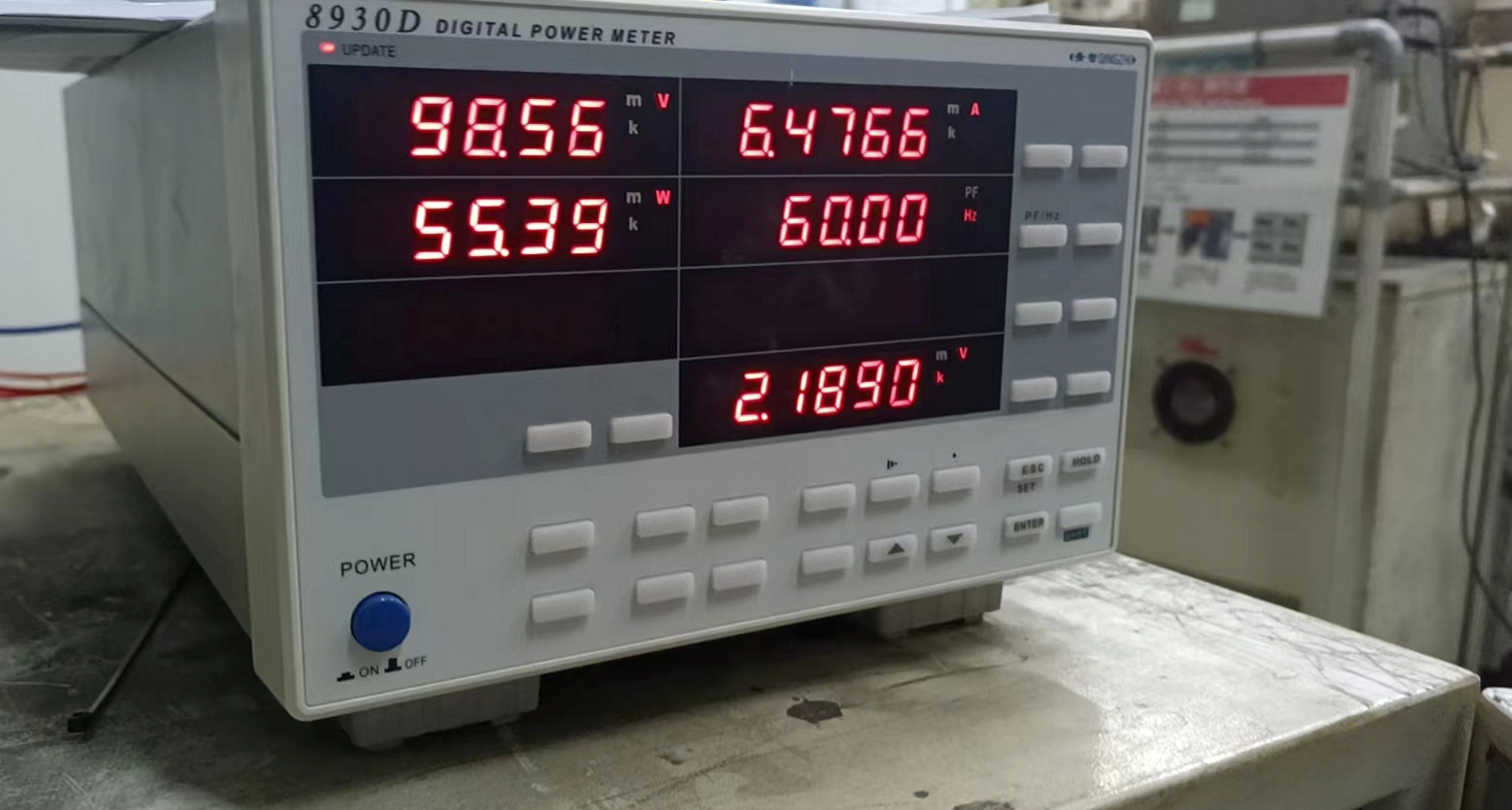

客戶現場

四、功能要求：

1、輸入 電壓 電流 功率 輸出電壓帶上下限預置報警設置，提供合格不合格聲光報警（數據閃爍、通訊回送報警狀態，繼電器輸出功能可選）。

2、提供通訊功能，標配RS485/232，USB。

注意事項：

1.高壓接線請注意壓線方向和壓線接觸片跟儀表外殼之間的距離。

2.高壓接線請務必壓緊接線螺母，以防因接觸不良造成觸點打火。

相關型號：

8930D為訂制型號，詳情請致電0532-81920028或13964229321咨詢。
