發電機組負載測試箱

8961C2/8961F2在發電機組負載箱測試中的應用

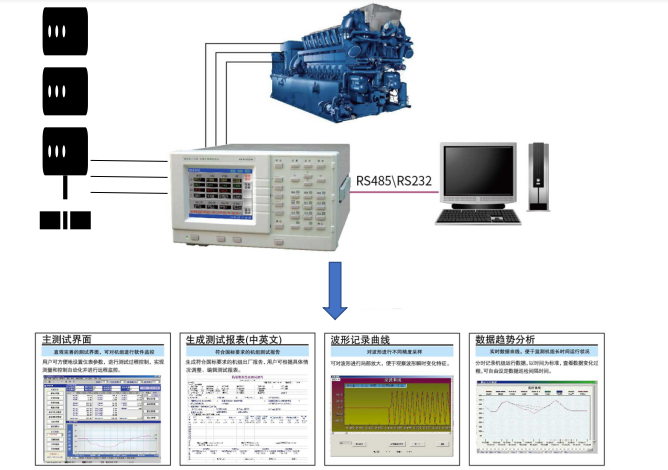

發電機測試系統中包含的重要設備之一就是負載箱， 負載箱是發電機組突加、突卸瞬態特性測試、過載保護等測試中不可缺少的設備 。8961C2/8961F2電參數測試儀為這些測試提供專業數據進行各種分析和報表輸出。

極速響應

流水線結構ARM內核、速度達72M的32位處理器，200k高速A/D采樣。

靈活自由

瞬態試驗（突加突卸）響應時間可更改，20ms，40ms，60ms，80ms，100ms，120ms，140ms，160ms自由設置，更準確的捕捉瞬態數據。

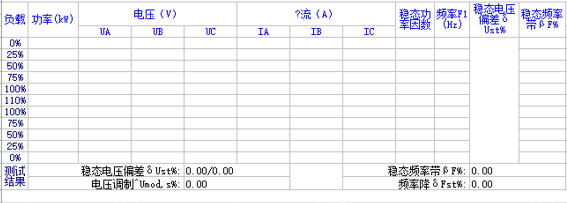

發電機組測試系統利用儀表的測量功能可對負載箱的25%-110%加載、減載提供數據支持：

利用儀表強大的瞬態捕捉功能，可對負載箱的突加、突卸過程進行精準測試：

突加突卸所提供的專業數據：

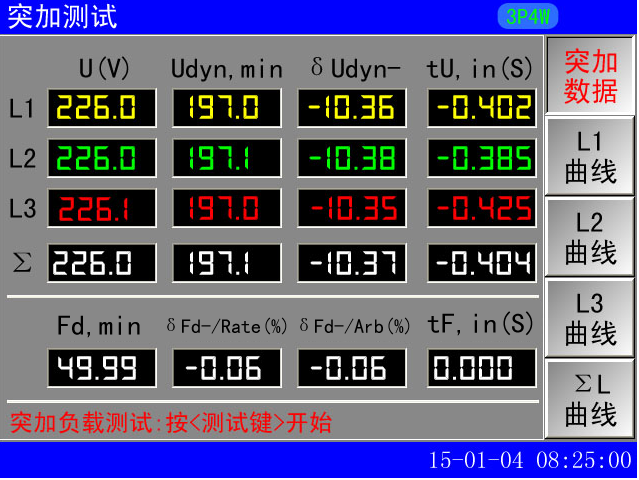

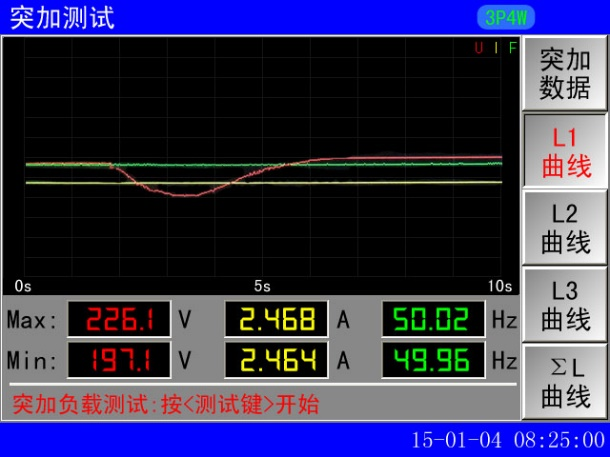

1.突加數據：

U----------當前電壓；

Udyn,min---負載增加時下降的最低瞬時電壓；

δUdyn- ---瞬態電壓偏差；

tU,in------負載增加后的電壓恢復時間；

Fd,min-----負載增加時下降的最低瞬時頻率；

δfd-/Rate-----相對額定頻率的瞬態頻率偏差；

δfd-/Arb-----相對初始頻率的瞬態頻率偏差；

tF,in -----負載增加后的頻率恢復時間。

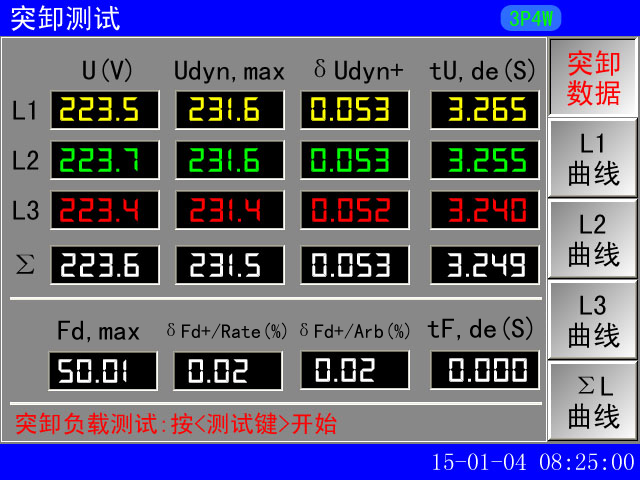

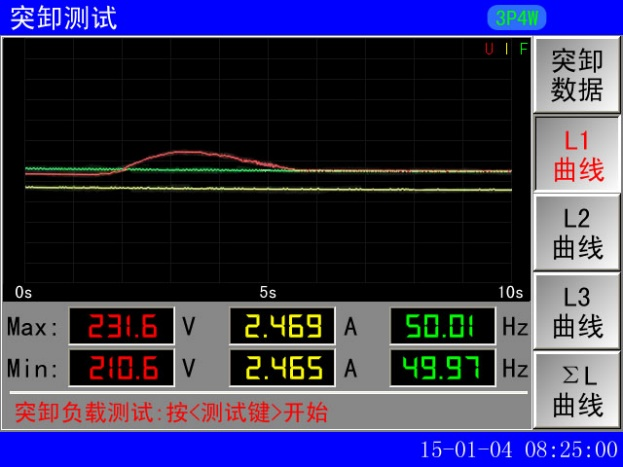

2.突卸數據：

U-----當前電壓；

Udyn,max-----負載減少時上升的最高瞬時電壓；

δUdyn+ -----瞬態電壓偏差；

tU,de--------負載減少后的電壓恢復時間；

Fd,max-------負載減少時下降的最高瞬時頻率；

δfd+/Rate-----相對額定頻率的瞬態頻率偏差

δfd+/Arb-----相對初始頻率的瞬態頻率偏差，

tF,de--------負載減少后的頻率恢復時間。

參考技術標準：

GB/T 2820-1997 往復式內燃機驅動的交流發電機組；

GB/T 2820-2009 往復式內燃機驅動的交流發電機組；

GJB 1488-1992  軍用內燃機電站通用試驗方法；

GJB 235A-1997  軍用交流移動電站通用規范。
