數據中心電源管理系統監控方案

數據中心電源管理系統監控方案

隨著數據中心的迅猛發展，數據中心能耗問題也越來越突出，可靠的數據中心配電系統方案，是提高數據中心電能使用效率，降低設備能耗的有效方式。

數據中心需要對整個數據機房的用電進行實時監測和集中管理，通過人機界面，實時監測末端服務器的用能情況和電能質量數據，從而實現對整個配電系統的實時監控。同時可實現配電精細的能效分析，為配電網絡和服務器運行能效優化調節提供依據，從而達到節能降耗的目的。在各種數據中心有廣泛的應用，比如，企業數據中心、政府?dāng)?shù)據中心、大型數據中心IDC、網絡機房、數據業務機房、通信基站和模塊局、小區物業機房。

儀表具體應用：

ZW3432B1實現進線和出線回路監測模塊獨立，每臺儀表有三路電壓三路電流，實現電壓、電流、功率、電能、電能質量的監測，可通過通訊接口將數據上傳至監控系統。

一、進線監測

(1)三相電壓、三相電流、系統頻率；

(2)各相及總有功功率、無功功率、視在功率、功率因數；

(3)各相及總有功電能、無功電能；

(4)電壓不平衡度、電流不平衡度；

(5)電壓/電流諧波含量。

二、報警功能

(1)進線過電流2段閥值越限報警，可任意設定報警值；

(2)進線欠電流2段閥值越限報警，可任意設定報警值；

(3)進線過壓、欠壓、缺相、過頻率、低頻率越限報警；

(4)聲光報警功能；

(5)查詢當前報警信息。

三、出線監測

(1)分支回路的電流、有功功率、無功功率、視在功率、功率因數、有功電能、無功電能；

(2)額定電流設置、各相電流值；

(3)負載百分比；

(4)任意配置出線回路的相位；

(5)電流諧波含量。

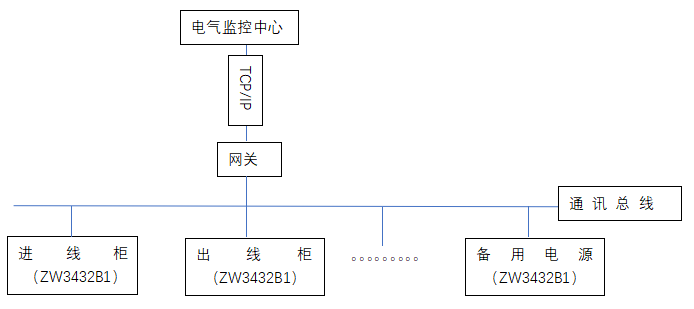

示意圖如下所示：
