8902F2/8904F2

◆ 產品特點

8902F2/8904F2儀表特點
.三相工頻(45-65Hz) 測試
.七窗口數碼管顯示
.40A大電流量程
.通訊接口RS232和RS485

聯系我們

項目	8902F2	8904F2
輸入單元	三相	三相
基本精度	0.2級，± （讀數0.16%+量程0.04%）	0.2級， ±（讀數0.16%+量程0.04%）
測量頻率	45Hz-65Hz	45Hz-65Hz
輸入量程	電壓：9.0V-600V 電流：0.02A-40A（可擴展互感器）	電壓：9.0V-600V 電流：0.02A-40A（可擴展互感器）
測量參數	電壓U、電流I、頻率f、有功功率P、功率因數PF等	電壓U、電流I、頻率f、有功功率P、功率因數PF等
電能累計	無	有
允許過載	120%倍的電壓、電流量程	120%倍的電壓、電流量程
采樣速率	8000次/秒（ 24位電壓電流同時采樣）	8000次/秒（ 24位電壓電流同時采樣）
顯示方式	7段LED,七組顯示	7段LED,七組顯示
顯示更新	數據計算周期0.05秒～1秒可設(1-20次/s）	數據計算周期0.05秒～1秒可設(1-20次/s）
通訊接口	標配接口： RS232/RS485	標配接口： RS232/RS485
工作環境	溫度(0～40)℃ 濕度(20%～75%)RH 大氣壓 (86～106)kPa	溫度(0～40)℃ 濕度(20%～75%)RH 大氣壓 (86～106)kPa
儀表重量	約3.5Kg	約3.5Kg
整機功耗	＜10VA	＜10VA
工作電源	AC 85V～265V，50/60Hz	AC 85V～265V，50/60Hz
外形尺寸	寬×高×深 223.5151.5384	寬×高×深 223.5151.5384
開孔尺寸	寬×高209*128	寬×高209*128
注意事項	1、參數給定的量程為默認量程。如需其他測試量程，訂貨時請聲明。 2、擴展功能為選配，非標準配置，用戶訂貨時需時要聲明。 3、特制產品量程和功能，請參考產品標牌和特制說明。 4、產品到貨后如需增加輸入模塊，必須返回工廠改造。請慎重選擇需要的模塊和選件。如果有任何疑問，請與青智公司聯系。

產品應用

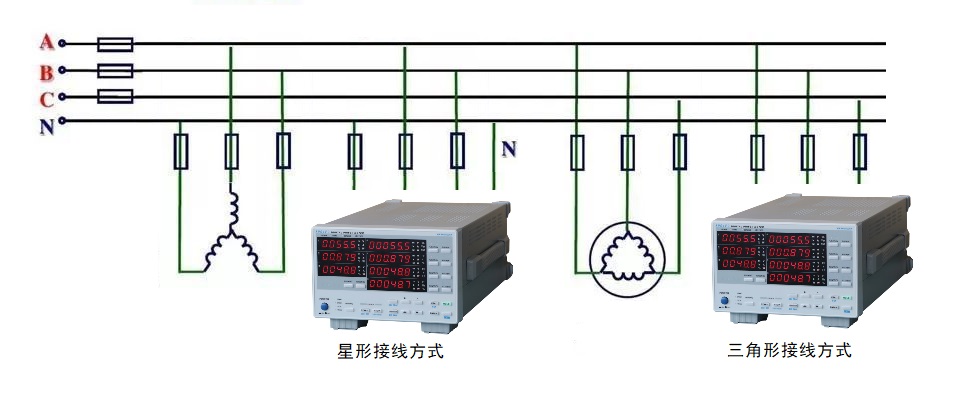

三相工業用電的接線方法分為兩種:

●一種是三相四線制帶有中性線N的接線方式

●另一種是三相三線制不帶有中性線N的接線方式

8902F2和8904F2可以準確的測試出在這兩種接線方式工頻情況下的各項參數

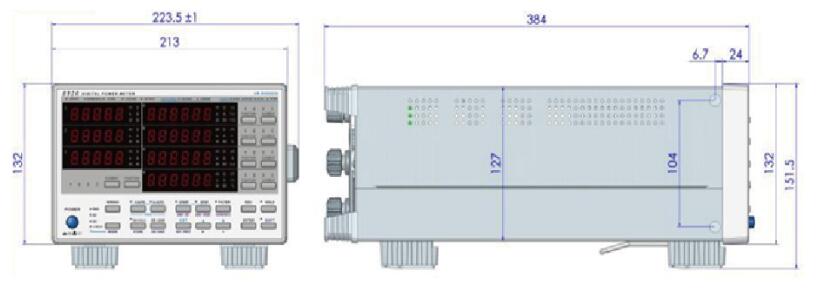

儀表外觀和尺寸
