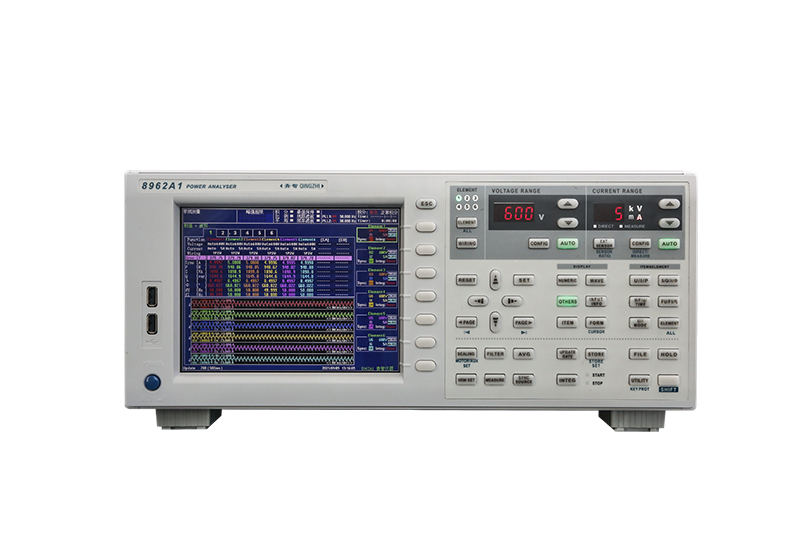

8962A1

為了遏制全球氣候變暖，人類正在致力于實現更加有效的發電和用電。太陽能和風能等可再生能源的利用正在迅速增長，環保汽車、節能機器和設備也得到了了加速發展。

為了發展這些技術，工程師需要通過精準的測量來驗證消耗中的變化，即使這些變化微乎其微，8962A1高性能功率分析儀是工程師的理想工具，可以精準測量功率、電能質量和發電效率。

在電機和驅動設計中，工程師們通常需要考慮能否進行多路輸入分析，或者是否符合光伏逆變器的嚴格能效標準。而8962A1功能豐富，能幫助工程師們把他們的產品概念成功地推向市場。

8962A1是一臺多功能型功率分析儀，其精準的功率測量能力可以幫助研究人員,設計師和工程師在能源效率、節能和可再生能源領域內完成各種各樣的測試應用。無論是在節能設備、電器、混合動力、電動汽車的生產領域，還是在可再生能源技術領域,都是可以完成電子測量和能源分析的通用型儀器。

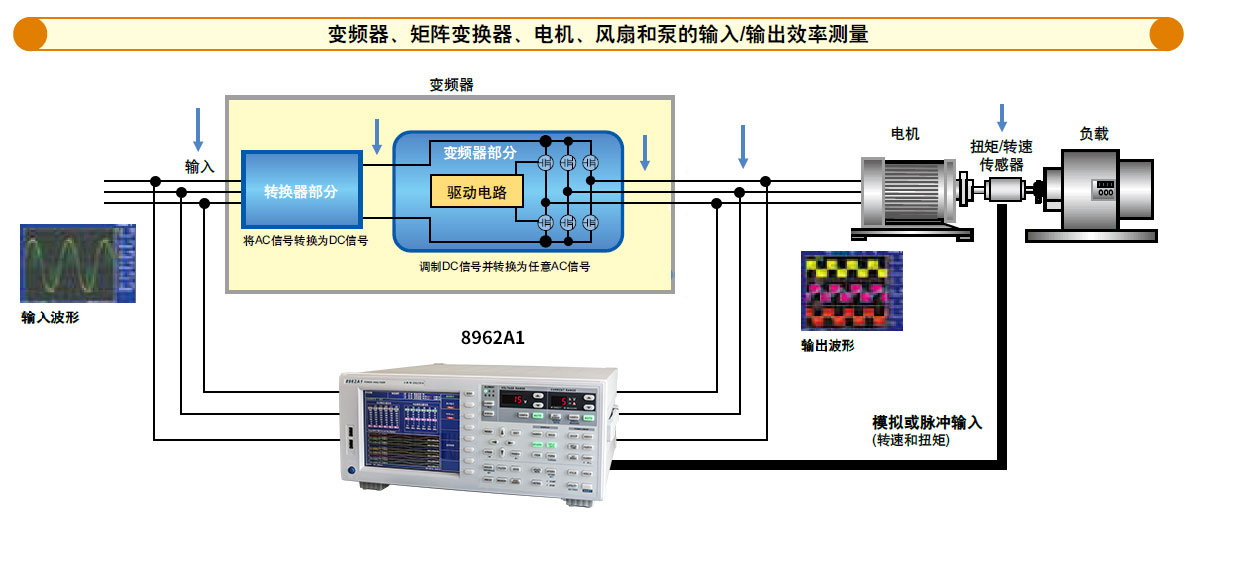

電動新能源汽車有許多電子和機械部件，因此，整體性能評價需要對效率進行測量。8962A1可以執行6個功率輸入的測量,操作靈活且擁有較寬的帶寬，是測試和評估變頻器輸入和輸出之間效率理想的工具。通過選配電機評價功能，8962A1可以測量轉速和扭矩的變化。

1、寬帶寬和高速采樣

8962A1提供16位的高分辨率和200KHZ采樣,確保能以更高的精度測量更快的信號。

2、電機評價

可以通過轉速傳感器或者扭矩傳感器的模擬/脈沖輸入來測量電機的轉速、扭矩和輸出(機械效率)。

3、諧波的測量

可以同時測量失真因數(如THD)、基波和諧波成分。

4、電池充電和放電測量

通過積分測量,可以對電池的充電和放電進行評估。

5、線路濾波器可濾掉高頻成分

在變頻器波形的功率評價中，測量值會受到高頻成分的影響。通過數字濾波器功能，可以去除疊加在信號上的不必要的高頻成分。每個輸入單元都可以單獨設置濾波器，8962A1標配線路濾波器，截止頻率為500 Hz-100 kHz。10KHz以內步長100Hz連續可調；10KHz以上步長1KHz連續可調。頻率濾波器截止頻率為50Hz-10000Hz，步長1Hz連續可調。
